Con kê bê tông móng 100mm

2. TỔNG QUAN – CON KÊ BÊ TÔNG MÓNG 100MM PCA-100 LÀ GÌ?

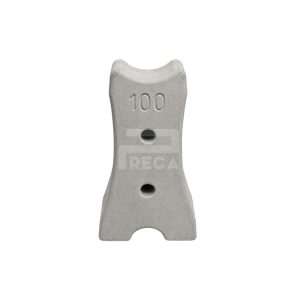

Con kê bê tông móng 100mm PCA-100 là con kê bê tông tạo chiều cao cố định 100mm, dùng để tạo cao độ cho cốt thép móng và dầm cần chiều kê lớn. Sản phẩm giúp khung thép không tiếp xúc trực tiếp với nền hoặc lớp bê tông lót, từ đó duy trì lớp bê tông bảo vệ phía dưới theo yêu cầu thiết kế.

Vai trò riêng của PCA-100 là dành cho cao độ kê lớn 100mm tại móng; thân cao cần được đặt đúng phương và trên nền đủ ổn định. Dạng kê một chiều cao giúp nhận biết và kiểm tra nhanh tại công trường; tuy nhiên bề mặt đặt con kê phải đủ phẳng, chắc và con kê cần được phân bố đều để tránh tập trung tải vào một vài vị trí.

3. ĐẶC ĐIỂM NỔI BẬT VÀ CẤU TẠO

PCA-100 tạo một cao độ làm việc cố định 100mm, giúp việc kiểm tra ngoài công trường trực quan hơn so với dòng đa kích thước. dành cho cao độ kê lớn 100mm tại móng; thân cao cần được đặt đúng phương và trên nền đủ ổn định. Sản phẩm phù hợp với tải của khung thép móng khi được bố trí đúng phương, đúng mật độ và trên bề mặt có khả năng chịu đỡ.

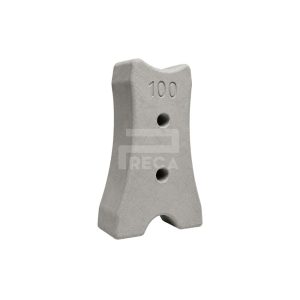

Về cấu tạo, con kê là khối bê tông đúc nguyên khối, gồm phần chân tiếp xúc nền và phần đỡ thanh thép. Tiết diện thân được thiết kế để truyền lực từ cốt thép xuống nền kê; do đó không đặt lên đất rời, vật liệu mềm hoặc bề mặt nghiêng làm viên bị lún và sai cao độ.

Vai trò chính của PCA-100 là giữ lớp bảo vệ phía dưới cho cốt thép móng và dầm cần chiều kê lớn. Sản phẩm không thay thế con kê tròn dùng quanh lồng cọc, đồng thời không nên dùng để nâng thép lớp trên nếu hình học và biện pháp thi công chưa được bộ phận kỹ thuật chấp thuận.

4. HƯỚNG DẪN SỬ DỤNG

1. Kiểm tra yêu cầu chiều kê 100mm và cao độ đáy cốt thép theo bản vẽ móng hoặc dầm.

2. Làm sạch, san phẳng bề mặt đặt kê; không đặt lên đất rời, bùn, vật liệu mềm hoặc vị trí dễ lún.

3. Đặt con kê đúng phương, để chân kê tiếp xúc đầy đủ và phần đỡ thép chịu lực cân đối.

4. Phân bố đều dưới khung thép, kiểm tra không có viên nghiêng hoặc dồn tải trước khi đổ bê tông.

Mật độ bố trí căn cứ trọng lượng khung thép, bước lưới, độ cứng thanh và điều kiện nền kê. Tăng cường tại mép móng, giao điểm thép lớn, vị trí nối chồng và khu vực tập trung tải theo chỉ dẫn kỹ thuật.

5. KIỂM NGHIỆM VÀ CHẤT LƯỢNG

1. Kiểm tra yêu cầu chiều kê 100mm và cao độ đáy cốt thép theo bản vẽ móng hoặc dầm.

2. Làm sạch, san phẳng bề mặt đặt kê; không đặt lên đất rời, bùn, vật liệu mềm hoặc vị trí dễ lún.

3. Đặt con kê đúng phương, để chân kê tiếp xúc đầy đủ và phần đỡ thép chịu lực cân đối.

4. Phân bố đều dưới khung thép, kiểm tra không có viên nghiêng hoặc dồn tải trước khi đổ bê tông.

Mật độ bố trí căn cứ trọng lượng khung thép, bước lưới, độ cứng thanh và điều kiện nền kê. Tăng cường tại mép móng, giao điểm thép lớn, vị trí nối chồng và khu vực tập trung tải theo chỉ dẫn kỹ thuật.
