Con kê bê tông chữ h 100mm

2. TỔNG QUAN – CON KÊ BÊ TÔNG CHỮ H 100MM PCA-H10 LÀ GÌ?

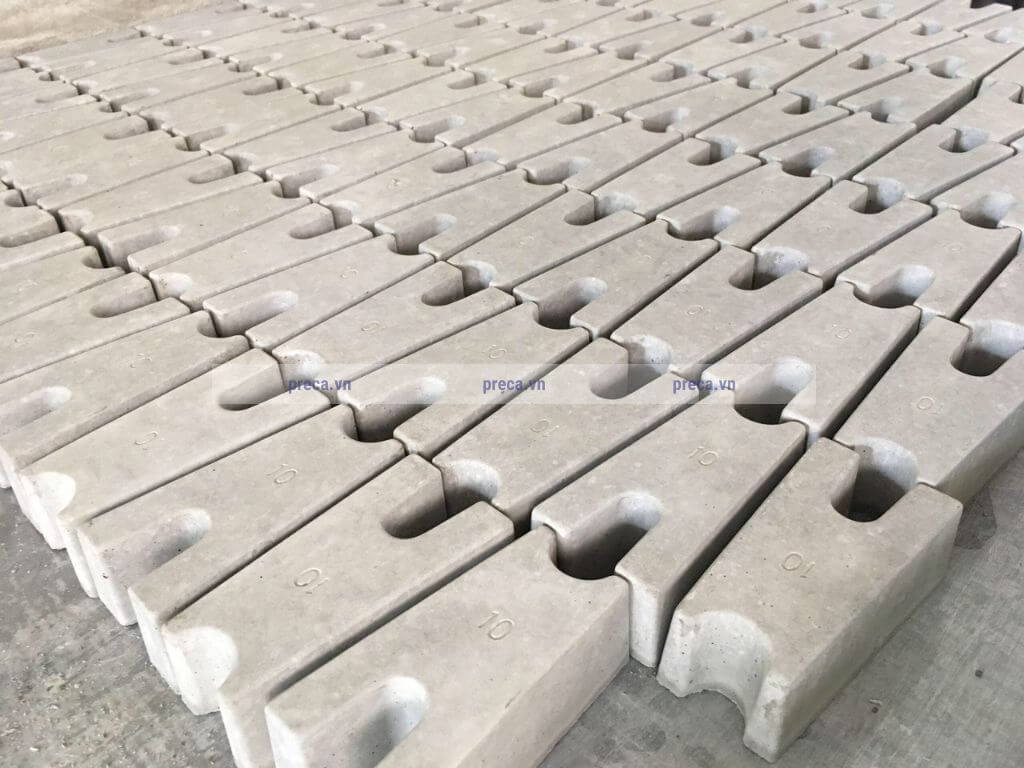

Con kê bê tông chữ H 100mm PCA-H10 là sản phẩm chuyên dùng để nâng và giữ cốt thép lớp trên ở chiều cao 100mm. Khác với con kê lớp dưới tạo khoảng cách tới cốp pha, dòng chữ H làm nhiệm vụ duy trì khoảng cách giữa các lớp cốt thép và hạn chế lưới thép trên bị võng hoặc hạ cao độ trong quá trình thi công.

Đặc điểm ứng dụng của PCA-H10 là có chiều cao làm việc 100mm và hình chữ H rõ ràng, dùng để giữ ổn định lưới thép trên ở cao độ lớn. Chiều cao sản phẩm phải được đối chiếu với chiều dày cấu kiện, cao độ hai lớp thép và bản vẽ bố trí cốt thép; không dùng mã này để thay thế con kê lớp bảo vệ phía dưới nếu thiết kế không cho phép.

3. ĐẶC ĐIỂM NỔI BẬT VÀ CẤU TẠO

Hình dạng chữ H tạo hai chân kê và phần thân liên kết ở giữa, giúp PCA-H10 đứng ổn định theo phương thẳng đứng và tạo cao độ làm việc 100mm. Mặt trên là vị trí tiếp nhận thanh hoặc lưới thép lớp trên; phần chân truyền tải xuống lớp đỡ bên dưới.

Điểm khác biệt của PCA-H10 là có chiều cao làm việc 100mm và hình chữ H rõ ràng, dùng để giữ ổn định lưới thép trên ở cao độ lớn. Khi chiều cao tăng, yêu cầu kiểm soát phương đứng, mật độ bố trí và liên kết với lưới thép cũng tăng để hạn chế lật hoặc nghiêng trong quá trình công nhân di chuyển và đổ bê tông.

Sản phẩm được đúc nguyên khối bằng bê tông, phù hợp để nằm lại trong cấu kiện. Vai trò của con kê chữ H là duy trì cao độ thép lớp trên, không phải trực tiếp xác định lớp bảo vệ dưới cốp pha. Mọi vị trí sử dụng cần căn cứ chiều dày sàn hoặc móng, đường kính thép và biện pháp thi công đã được phê duyệt.

4. HƯỚNG DẪN SỬ DỤNG

1. Đối chiếu bản vẽ để xác định chiều cao giữa các lớp thép và kiểm tra mã PCA-H10 tương ứng 100mm.

2. Đặt con kê chữ H theo phương thẳng đứng trên bề mặt hoặc lớp đỡ ổn định; đưa thanh thép lớp trên vào đúng vị trí tiếp nhận lực.

3. Cố định lưới thép và con kê khi cần để tránh lật, nghiêng hoặc hạ cao độ trong quá trình đi lại.

4. Kiểm tra độ phẳng và cao độ lưới thép trên trước khi đổ bê tông.

Mật độ bố trí phụ thuộc đường kính thép, bước lưới, chiều cao kê và tải trọng thi công. Các mã cao cần bố trí thận trọng hơn; tăng cường tại mép, vị trí nối thép, đường vận chuyển vật liệu hoặc khu vực lưới dễ võng.

5. KIỂM NGHIỆM VÀ CHẤT LƯỢNG

1. Đối chiếu bản vẽ để xác định chiều cao giữa các lớp thép và kiểm tra mã PCA-H10 tương ứng 100mm.

2. Đặt con kê chữ H theo phương thẳng đứng trên bề mặt hoặc lớp đỡ ổn định; đưa thanh thép lớp trên vào đúng vị trí tiếp nhận lực.

3. Cố định lưới thép và con kê khi cần để tránh lật, nghiêng hoặc hạ cao độ trong quá trình đi lại.

4. Kiểm tra độ phẳng và cao độ lưới thép trên trước khi đổ bê tông.

Mật độ bố trí phụ thuộc đường kính thép, bước lưới, chiều cao kê và tải trọng thi công. Các mã cao cần bố trí thận trọng hơn; tăng cường tại mép, vị trí nối thép, đường vận chuyển vật liệu hoặc khu vực lưới dễ võng.
